Belajar Mikrokontroler 2016: PENGISI BATERAI CERDAS

PENGISI BATERAI CERDAS

Aditya Bani Dwi Putro¹, Giat Pambudi ² ,Samuel BETA Kuntardjo ³

Prodi Teknik Elektronika Jurusan Teknik Elektronika Politeknik Negeri Semarang

Jl. Prof. H. Soedarto, SH, Tembalang, Semarang, 50275

E-mail : ¹ adityabanidp@gmail.com , ²giatpambudi69@gmail.com,³sambetak2@gmail.com

Intisari - Pengisi Baterai Cerdas adalah alat untuk mencharger sebuah baterai HP. Pada pembuatan alat ini menggunakan komponen-komponen yang telah dibagi dalam tiga bagian utama, yaitu masukan, proses dan luaran. Komponen masukannya yaitu Baterai hp 3,7V. Bagian proses menggunakan ARM NUC 120 tipe ini memiliki cortex M0 12 MHz, 8KB RAM, 64KB memori program (APROM), 4KB memori data (data flash), 45 pin I/O (GPIO), 8 channel ADC 12 bit, 3 serial UART dengan 1 USB & 1 RS485, 3.3V & 5V compatible, programmable via USB. Ini cukup untuk digunakan mengontrol komponen dalam model alat ini .Pada bagian luaran terdapat LCD (Licuid Crystal Display) sebagai penampil persentase baterai dan LED RGB sebagai indikator tambahan.Untuk pemutus arus otomatis menggunakan relay dpdt 5v.

Kata Kunci : Arm NUC 120,Baterai,LCD, LED RGB, Relay

Abstract – Batttery Charger is a tool for charging an HP battery. In making these devices use components that have been divided into three main parts, namely input, process and output. Component inputs are 3.7 V battery hp. Part of the process using ARM NUC 120 of this type has the cortex M0 12 MHz, 8KB RAM, 64KB of program memory (APROM), 4KB data memory (data flash), 45 pin I / O (GPIO), 8 channel 12 bit ADC, 3 serial UART with 1 USB and 1 RS485, 3.3V and 5V compatible, programmable via USB. It's enough to be used to control components in the model of these tools are part of the output .On LCD (Licuid Crystal Display) as a percentage of the battery and the viewer as an RGB LED indicator circuit breaker automatically use DPDT relay 5v.

Keywords : Arm NUC 120,Battery,LCD, LED RGB, Relay

I. Pendahuluan

II. Tinjauan Pustaka

Penjelasan dan uraian teori penunjang yang digunakan dalam membuat alat ini diperlukan untuk mempermudah pemahaman tentang cara kerja rangkaian maupun dasar-dasar perencanaan pembuatan alat. Teori – teori yang akan dijelaskan dalam bab ini meliputi Arm NUC 120,LCD,LED RGB,dan Relay DPDT 5V

A. Arm NUC 120

ARM NUC120 Board merupakan modul pengembangan mikrokontroler NUC120RD2BN yang berbasis CPU ARM Cortex-M0 dari Nuvoton. Modul ini dapat bekerja dengan kecepatan CPU sampai dengan 48 MHz. Modul ini juga telah dilengkapi dengan bootloader internal, sehingga tidak diperlukan lagi device program eksternal. Pemrograman melalui bootloader bisa dilakukan dengan menggunakan koneksi USB.

Spesifikasi :

· Berbasis mikrokontroler NUC120RD2BN (64 KB APROM, 8 KB SRAM, 4 KB Data Flash, CPU ARM Cortex-M0).

·Terintegrasi dengan cystal eksternal 12 MHz.

·Terintegrasi dengan osilator 32,768 KHz sebagai sumber clock RTC.

·Memiliki 1x Port USB.

·Memiliki 1 port RS-485.

·Memiliki 3 kanal UART dengan level tegangan TTL 3,3VDC / 5VDC.

·Tersedia port USB yang berfungsi untuk antarmuka serial sekaligus menuliskan program mikrokontroler, sehingga tidak membutuhkan programmer eksternal.

·Memiliki port Serial Wire Debug untuk proses debuging dan programming.

·Memiliki 45 jalur GPIO.

·Terintegrasi dengan sensor suhu internal.

·Memiliki port input 8 kanal ADC 12-bit.

·Bekerja pada level tengan 3,3VDC / 5VDC dengan arus maksimum 800mA.

· Input catu daya untuk board : 6,5VDC - 12VDC / 3,3VDC - 5VDC.

B. LCD (Licuid Crystal Display)

Display elektronik adalah salah satu komponen elektronika yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. LCD (Liquid Cristal Display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi CMOS logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. LCD (Liquid Cristal Display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.

C. LED RGB

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering dijumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

LED RGB adalah LED yang berisikan tiga warna LED yang terintegrasi menjadi satu lampu LED. LED RGB mengandung warna RED (merah), GREEN (hijau), dan BLUE (biru). Dengan tiga warna ini, bisa membuat berbagai macam kombinasi warna.

D. RELAY DPDT 5V

Relay DPDT (Dual Pole Dual Throw)

prinsip kerja dari relay ini yaitu: pada AB terdapat kumparan sebagai driver. ketika AB belum dilewati arus, maka terminal CE

dan FG akan tersambung, dan ketika AB dilewati arus maka plat C dan F akan berpindah sehingga terminal CD dan FH akan tersambung.

adi ketika driver AB dilewati arus plat yang berpindah ada 2 yaitu C dan F.

Jumlah pin = 8

Konfigurasi = DPDT

Tegangan koil = 5 V DC

Tegangan kontak = 24VDC / 120VAC

Arus kontak = 1A

III. PERANCANGAN ALAT

A. Perangkat Keras dan Rangkaian Elektronika

Adapun sistem yang digunakan yaitu :

1. LCD

2. LED RGB

3. RELAY DPDT 5V

B. Blok Diagram Pengawatan

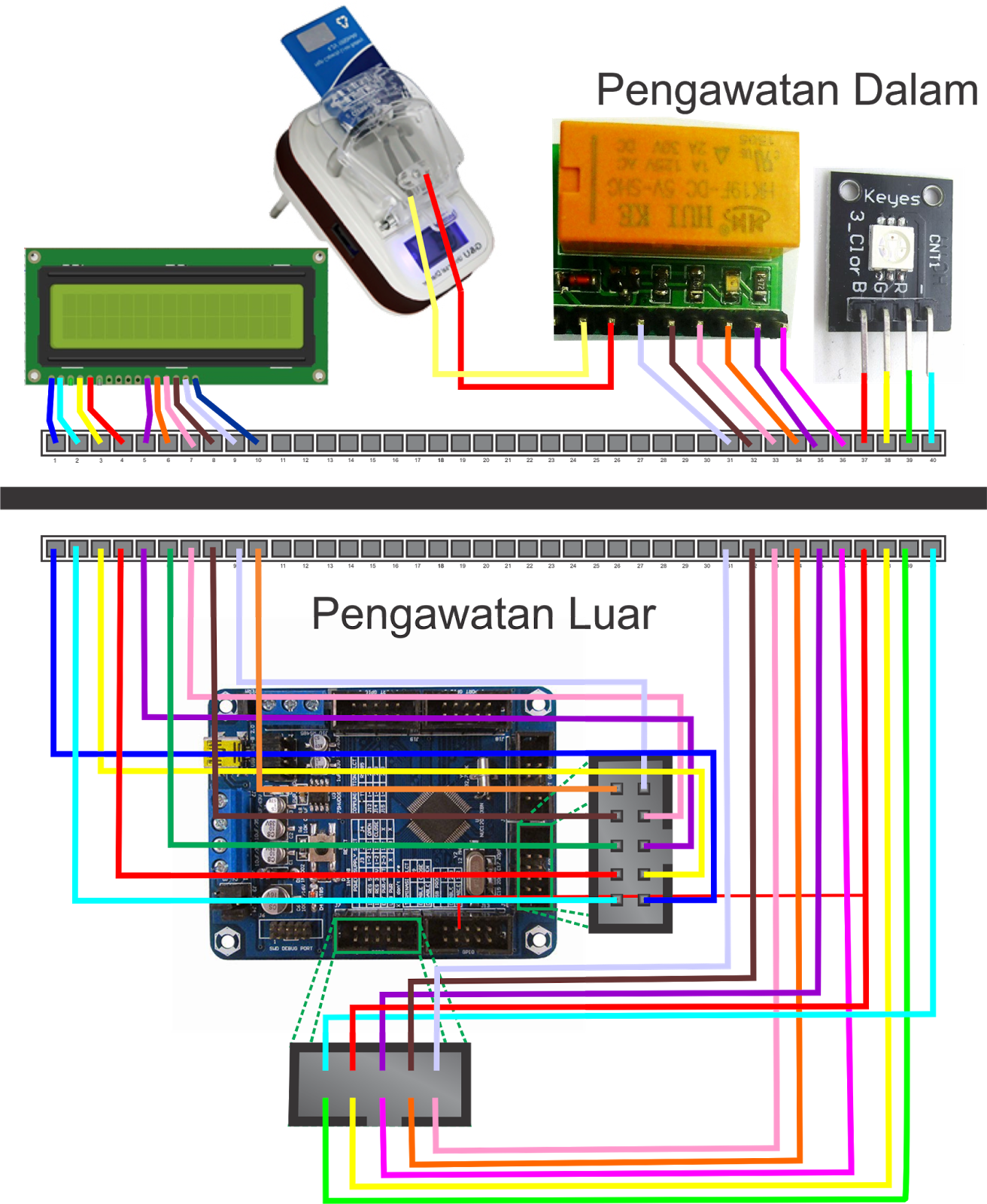

Gambar Blok Diagram Pengawatan

Gambar Diagram Alir

Gambar diagram blok

IV. Pengujian Alat

Berdasarkan hasil pengujian yang telah dilakukan, output pada LCD akan menampilkan tampilan berupa indicator baterai dan persentase baterai dan LED RGB akan menyala sesuai persentase pada baterai sesuai diagram alir. Relay digunakan untuk memutus otomatis arus saat baterai sudah terisi penuh..

Tabel pengukuran

V. KESIMPULAN

Berdasarkan hasil percobaan yang telah dilakukan maka dapat disimpulkan bahwa :

1. LCD difungsikan sebagai display indicator.

2. LED RGD dapat difungsikan sebagai indikator tambahan.

3. Relay digunakan untuk memutus otomatis arus saat baterai sudah terisi penuh.

4. ARM NUC 120 digunakan untuk mengontrol dan menjalankan perintah.
