MENGENAL ARM

Berikut akan dibahas tentang :
1  APA ITU MIKROKONTROLER ARM ?
2  APA KELEBIHAN MIKROKONTROLER ARM ?
3  HARDWARE YANG DIBUTUHKAN
4  CARA INSTALASI HARDWARE
5  SOFTWARE YANG DIBUTUHKAN
6  CARA INSTALASI SOFTWARE
7  MEMBUAT FILE PROJECT
8  PEMROGRAMAN LED
9  PEMROGRAMAN PUSHBUTTON SWITCH
10 PEMROGRAMAN LCD TEXT

1. APA ITU MIKROKONTROLER ARM ?

Mikrokontroler adalah mikrokomputer kecil dalam satu chip, di dalamnya
berisi prosessor, memori dan peripheral I/O yang bisa diprogram.
ARM (Advanced RISC Machine) adalah arsitektur prosesor 32 bit yang dibuat oleh ARM Holding
dan dilisensikan untuk diproduksi oleh berbagai vendor di dunia
termasuk AMD, Atmel, Freescale, Nuvoton, Nvidia, NXP, Samsung,
ST Micro, dan TI.
Prosesor ARM digunakan pada perangkat smartphone, tablet, dan
embedded system. Kini ARM menjadi arsitektur prosesor yang paling
banyak diproduksi di dunia.
Seri arsitektur ARM terbaru terdiri dari 3 lini kelas penggunaan yaitu:
1. ARM CORTEX A untuk prosesor aplikasi umum
2. ARM CORTEX R untuk prosesor real time
3. ARM CORTEX M untuk prosesor mikrokontroler

2. APA KELEBIHAN MIKROKONTROLER ARM ?

3. HARDWARE YANG DIBUTUHKAN

4. CARA INSTALASI HARDWARE

Langkah 2:

a. Pada board DT-ARM NUC120, pastikan posisi jumper J3 di 1-2, J4 di 1-2, dan J5 di 2-3, agar board menggunakan jalur USB untuk catu daya.

b. Pastikan jumper J11 pada posisi 2-3 agar DT-ARM NUC120 Board dapat diprogram melalui jalur USB. Sedangkan J12, J14 dan J15 bisa pada posisi 1-2 untuk menggunakan PORT B sebagai port I/O.

c. Hubungkan kabel USB antara PC/Laptop dengan DT-ARM NUC120 Board.

d. Jika pengaturan jumper sudah benar, maka LED Indikator Power pada DT-ARM NUC120 Board akan menyala dan komputer secara otomatis melakukan instalasi driver.

e. Setelah driver ter-install, PC/Laptop akan mengalokasikan sebuah koneksi USB-HID (Human Inferface Device) untuk board DT-ARM NUC120 yang dapat dicek di bagian Device Manager di PC/Laptop.

5. SOFTWARE YANG DIBUTUHKAN

Untuk development di lingkungan Windows XP/7:

1. Software Compiler: GCC ARM

Download https://launchpad.net/gcc-arm-embedded‎

Software compiler ini free, tidak ada pembatasan kode atau fitur.

2. Software Editor: CooCox CoIDE

Download http://www.CooCox.com

Software editor ini free, tanpa pembatasan waktu atau fitur.

3. Software Pin Configurator: CooCox CoSmart

Download http://www.CooCox.com

Software configurator ini free, tanpa pembatasan waktu atau fitur.

4. Software Downloader: NuMicro ISP Programming Tool

Download http://www.nuvoton.com

Software downloader ini free, disediakan oleh Nuvoton.

6. CARA INSTALASI SOFTWARE

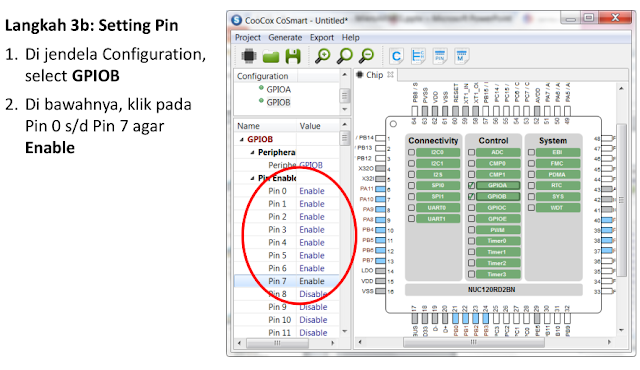

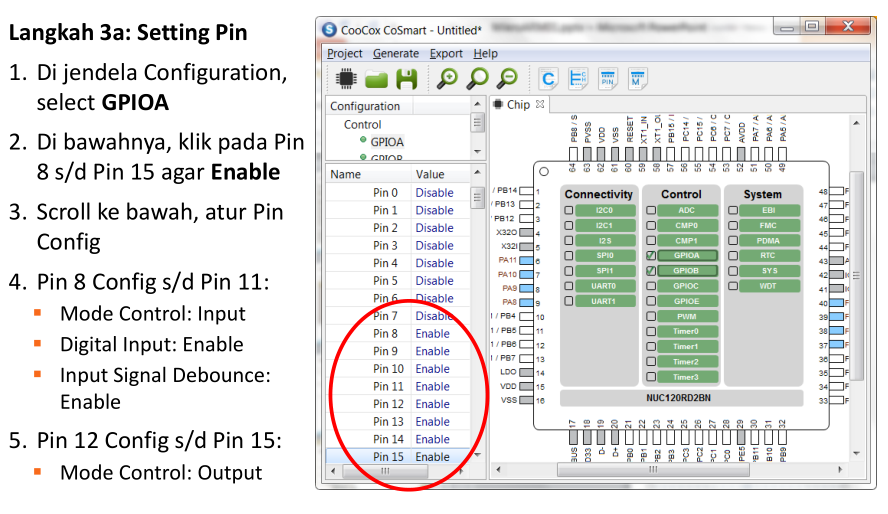

7. MEMBUAT FILE PROJECT

8. PEMROGRAMAN LED

LED pada rangkaian hardware adalah digital output yang bersifat ACTIVE LOW,

yaitu menyala jika diberi logika LOW, dan mati jika diberikan logika HIGH.

Keterangan:

Nama_port diisi E_GPA / E_GPB / E_GPC / E_GPD / E_GPE. Dalam hal ini karena

LED dihubungkan ke PORT A maka isi dengan E_GPA.

Nomor_pin diisi dengan angka pin kaki mikrokontroler di PORT yang terhubung

LED yang ingin dinyalakan/dimatikan. Dalam hal ini empat buah LED sudah

dihubungkan ke pin 12 s/d 15.

Lampiran :

1. Download panduan ARM .pdf selengkapnya : di sini
